Kontext

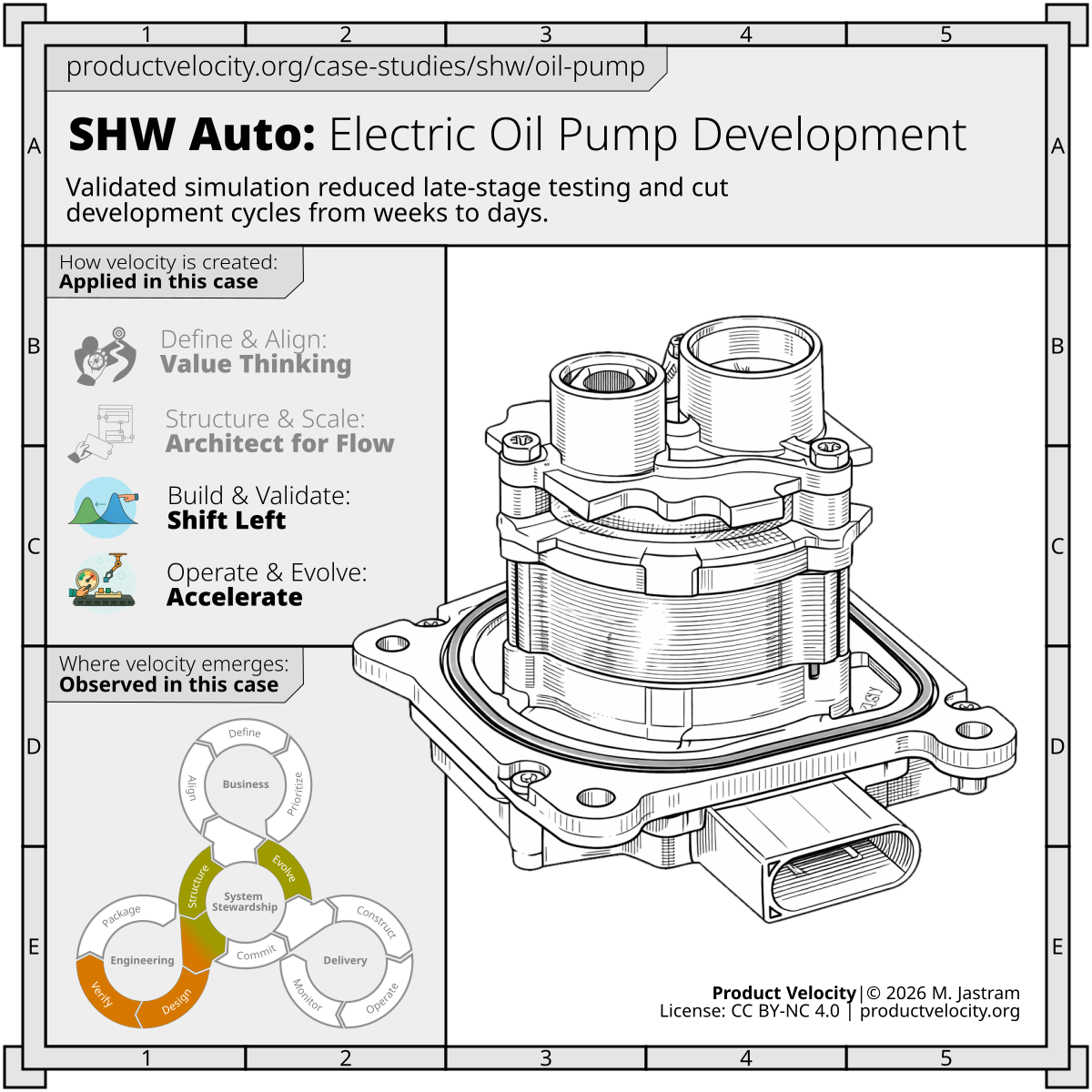

SHW Automotive entwickelt elektrische Gerotor-Ölpumpen für batterieelektrische Antriebe, bei denen die Leistung in einem weiten Betriebsbereich, einschließlich Kaltstarts bei Temperaturen bis zu -40 °C, aufrechterhalten werden muss. Dies stellt ein schwieriges Entwicklungsproblem dar: Die gleiche Pumpe muss die Anforderungen an Durchfluss, Drehmoment, Effizienz und Leistung unter Bedingungen erfüllen, unter denen sich die Ölviskosität dramatisch ändert. In der Praxis verschiebt dies das Lernen in die späte Phase der Entwicklung, da die kritischsten Verhaltensweisen oft erst in Prüfstands- und Klimakammerversuchen sichtbar werden.

In diesem Fall war die späte Entdeckung besonders kostspielig, da die Validierung im Kaltstartzustand langsam, teuer und eng mit den Release-Entscheidungen verknüpft war. Wenn die Dimensionierung der Pumpe oder des Motors falsch ist, pflanzt sich der Fehler in mehrere Teilsysteme fort. Dieses Papier beschreibt im Detail, wie das Team dies durch den Aufbau einer Simulationsumgebung gelöst hat, die das Pumpenverhalten über Betriebspunkte hinweg vor der Existenz von Hardware vorhersagen konnte, einschließlich des zuvor schwer zu modellierenden Kaltstartregimes. Diese Fallstudie analysiert einen Aspekt aus Product Velocity Blickwinkel.

Links verschieben

VrfÜberprüfen Die zentrale Verlagerung bestand darin, das Lernen über Pumpenleistung von der physischen Validierung in die modellbasierte Entwicklung zu verlagern. StraßeStruktur Das Team zerlegte systemweite Anforderungen in Unterkomponentenverhalten. Sie konzentrierten sich insbesondere auf Drehmoment, Durchfluss, Effizienz und Motorverluste der Pumpe, damit das System frühere Antworten auf wichtige Designfragen geben konnte. Dies machte die Simulation Teil der Anforderungsvalidierung und nicht des Engineerings.

DSNEntwurf Sie kombinierten ein parametrisiertes Gerotorpumpenmodell mit einer detaillierteren Behandlung von Leckage, Reibung und thermischem Verhalten und fügten dann ein neuartiges Visko-Reibungs-Erwärmungsmodell hinzu, um das Kaltstartverhalten zu erklären, das frühere Modelle nicht erfassten. Dies beseitigte die größte Unsicherheit, nämlich was unter rauen Startbedingungen geschah, bei denen sich das Flüssigkeitsverhalten schnell änderte.

Physikalische Tests sind nicht verschwunden, aber ihre Rolle hat sich geändert. VrfÜberprüfen Bench- und Klimakammerprüfungen wurden zur Validierung und Kalibrierung des Modells eingesetzt, anstatt als primärer Mechanismus zu dienen, um herauszufinden, ob das Design funktionierte. UMSCHALTENLinks verschieben Das ist ein starkes Shift-Left-Muster: Teure nachgelagerte Tests werden zu gezielten Beweisschleifen anstatt zu dem Ort, an dem das Lernen stattfindet.

Beschleunigen

StraßeStruktur Die Beschleunigung ergab sich daraus, dass die Simulation genau genug war, um reale Designentscheidungen zu unterstützen. Sobald das Modell das Verhalten über verschiedene Betriebspunkte hinweg zuverlässig vorhersagen konnte, musste das Team nicht mehr auf die Verfügbarkeit von Hardware und Klimakammern warten, um wichtige Kompromisse zu bewerten. Das verkürzte die Iterationszeit und ermöglichte es, mehr Betriebspunkte früher im Zyklus zu bewerten.

EvoEntwickeln Die Vorhersagegenauigkeit lag unter 51 % für den Volumenstrom und unter 71 % für das Drehmoment und den Wirkungsgrad unter den relevanten Betriebsbedingungen. Dank dieser Zuverlässigkeit wird das Modell zu einer wiederverwendbaren Entwicklungsressource. Jeder Validierungszyklus verbessert die zugrunde liegende Konstruktionsfähigkeit, sodass zukünftige Pumpenvarianten auf einer solideren Grundlage aufbauen können.

Das wichtigste Ergebnis ist, dass sich das Testen von der Entdeckung zur Bestätigung verschoben hat. VrfÜberprüfen Anstatt grundlegende Probleme erst nach dem Prototypenbau zu finden, könnte das Team die Leistung früher vorhersagen, die Anzahl kostspieliger physischer Iterationen reduzieren und den Weg zu einem freigebbaren Design verkürzen. Das Paper besagt ausdrücklich, dass dies den Entwicklungsaufwand um eine Größenordnung von Wochen auf Tage reduziert hat.

Ergebnis

SHW Automotive ersetzte ein langsames, testintensives Validierungsmuster durch eine simulationsgesteuerte Entwicklungsschleife, die Probleme früher aufdeckte und die Abhängigkeit von späten Hardware-Lernerkenntnissen reduzierte. Das Ergebnis war eine schnellere Iteration, weniger Überraschungen beim Kaltstart und mehr Vertrauen in die Pumpen- und Motordesign-Entscheidungen vor dem Prototypenbau. Es zeigt, wie validierte Simulation wirtschaftliche Risiken reduzieren kann, indem kritische Erkenntnisse frühzeitig gewonnen werden und jeder Entwicklungszyklus informativer wird.
