Kontext

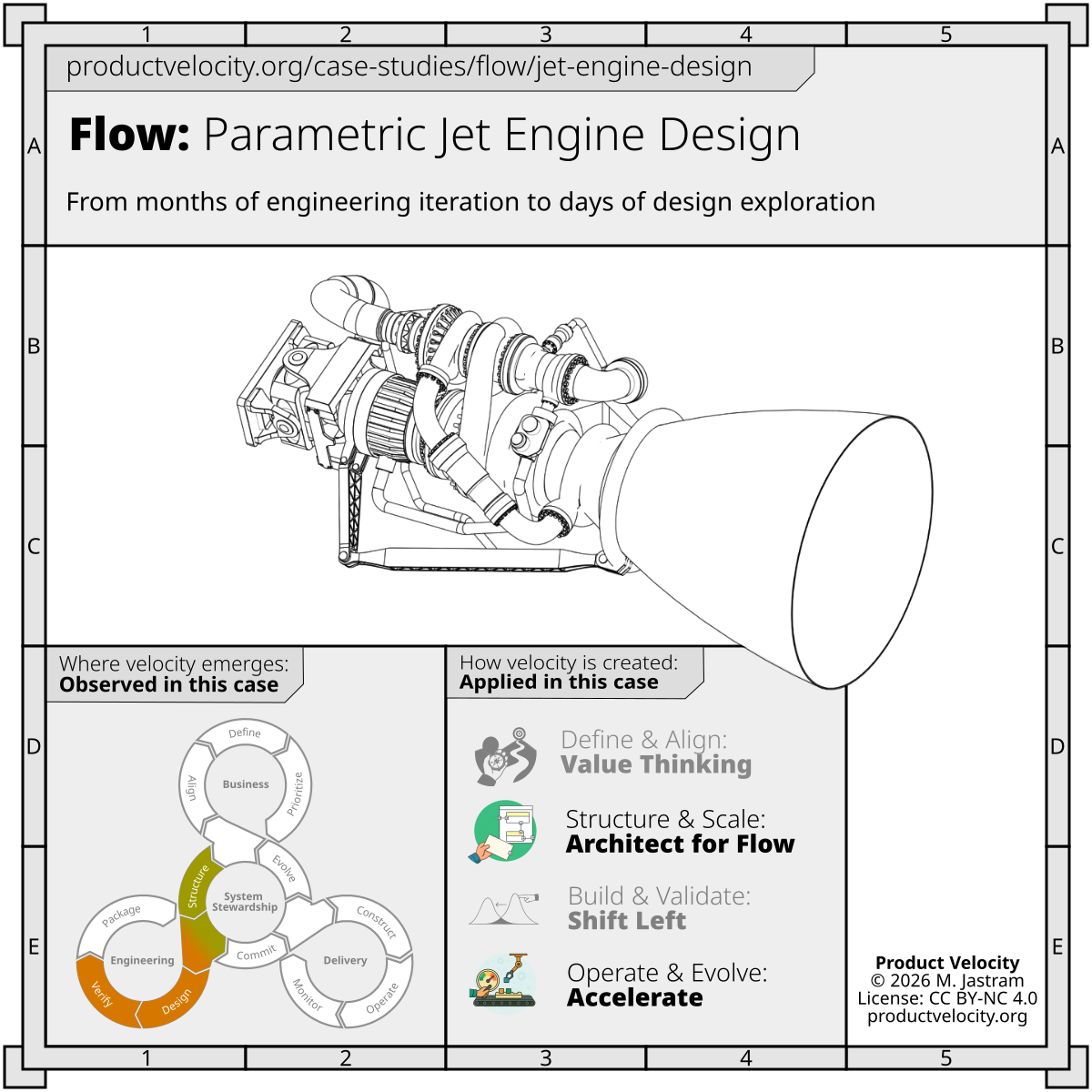

Das Design von Strahltriebwerken erforderte traditionell lange Iterationszyklen. Ingenieure änderten Parameter wie Schub oder Druckverhältnisse und berechneten dann die Auswirkungen auf Leistung, Thermodynamik und Struktur über viele Teilsysteme hinweg neu. Jede Iteration erforderte Koordination über mehrere Ingenieurdomänen und Toolchains hinweg. Früh in der Entwicklung von Strömungsmechanik, Pari Singh und sein Team baute ein parametrisches Entwurfssystem unter Verwendung von Tabellenkalkulationen, MATLAB und Simulink-Modellen. Anstatt isolierte Berechnungen durchzuführen, beschrieben die Ingenieure Triebwerke anhand von Parametern wie Schub, Nebenstromverhältnis und Turbinentemperatur. Das System propagierte diese Parameter durch die Ingenieurmodelle und generierte die daraus resultierenden Entwurfsanalysen.
Architekt für Flow
Struktur Die Schlüsselinnovation war architektonischer Natur. Anstatt die Ingenieursarbeit um einzelne Analysen herum zu organisieren, organisierte das Team das Entwicklungssystem um ein parametrisches Modell, das die Beziehungen zwischen den Triebwerkskomponenten abbildete. Sobald diese Beziehungen kodifiziert waren, konnten Ingenieure Parameter ändern und sofort systemweite Konsequenzen beobachten. Das Modell fungierte effektiv als domänenspezifische Sprache für Düsentriebwerke. Ingenieure drückten ihre Designabsichten mithilfe von Domänenkonzepten aus, während das System die zugrunde liegenden physikalischen Berechnungen durchführte. Überprüfen Diese Architektur ermöglichte eine schnelle Design-Exploration über den gesamten Engineering-Workflow hinweg und verband Design und Analyse in einer kontinuierlichen Feedbackschleife.
Beschleunigen
Entwurf Das parametrische Modell ermöglichte die automatisierte Exploration des Entwurfsraums. Ingenieure definierten Zielparameter und Beschränkungen, und das System führte Simulationsschleifen aus, die Kandidatenkonfigurationen evaluierten. Überprüfen Jeder Durchlauf löste mehrere Simulationen und Optimierungsschritte aus, die sich durch die Ingenieurmodelle zogen. Einzelne Durchläufe erforderten immer noch erhebliche Rechenzeit, oft mehrere Stunden und manchmal Tage, aber der Prozess erforderte keine manuelle Intervention mehr zwischen den Iterationen. Anstatt dass Ingenieure Berechnungen über verschiedene Fachgebiete hinweg koordinierten, führte das System diese Schleifen automatisch aus und produzierte Entwurfskandidaten.
Ergebnis
Das parametrische Designsystem verwandelte die Motorenentwicklung von einer Abfolge manueller Ingenieuranalysen in einen modellgesteuerten Erkundungsprozess. Iterationen, die zuvor Monate in Anspruch nahmen, konnten nun in Tagen bewertet werden. Ingenieurwissen verlagerte sich von einzelnen Berechnungen in eine wiederverwendbare Modellierungsumgebung, was es dem Unternehmen ermöglichte, Designs schneller zu erkunden und Fachwissen projektübergreifend wiederzuverwenden.
