Fallstudien » ZF Friedrichshafen » Verkürzung der Validierungszeit durch virtuelle Verifizierung und Validierung mit Digital Twins

Verkürzung der Validierungszeit durch virtuelle Verifizierung und Validierung mit Digital Twins

ZF nutzte Modellierung, Simulation und KI, um die Validierungszeit von zwölf auf zwei Monate zu verkürzen.

Angewandte Prinzipien:

Architekt für Flow Shift Left

Beobachtete Domänen und Modi:

Systembetreuung Struktur Engineering Design Verifizieren

Reducing validation time through virtual verification and validation with Digital Twins

Kontext

Hochleistungselektronikkomponenten bei ZF werden kundenspezifisch entwickelt und extremen thermischen und elektrischen Belastungen ausgesetzt. Die Validierung ihres Belastungs- und Wärmeverhaltens basierte früher auf aufwendigen physikalischen Tests und hochpräzisen Simulationen, wobei allein die Validierungsphase oft bis zu zwölf Monate dauerte. Da der Markt immer kürzere Zyklen forderte, war die Validierung zum größten Engpass geworden.

Shift Left

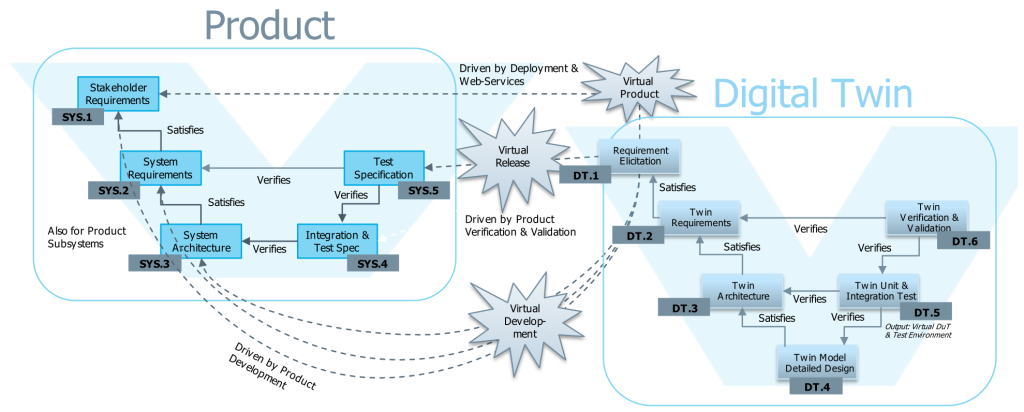

Verifizieren Anstatt die Validierung als späte, hardwareabhängige Phase zu belassen, hat ZF sie mithilfe von virtuellem V&V auf Basis digitaler Zwillinge auf eine frühere Phase vorverlegt. Design Die Simulationsmodelle waren keine Ad-hoc-Entwicklungen, sondern wurden nach dem V-Modell erstellt, mit expliziten Anforderungen und Validierungsnachweisen. Durch die Verknüpfung der Produktanforderungen mit den Modellanforderungen konnte ZF ein Modell frühzeitig freigeben und es zuverlässig zur Validierung des Entwurfs nutzen, lange bevor ein physischer Prototyp vorlag.

Architekt für Flow

Um dies in die Praxis umzusetzen, hat ZF eine MBSE-Toolumgebung entwickelt, die automatisch digitale Zwillinge des thermischen Verhaltens des Produkts generiert. Struktur Das Systemmodell bildet das Rückgrat der Integration und verbindet Anforderungen mit Simulationsabläufen und -ergebnissen, während KI-Verfahren die Rechenleistung auf die kritischsten Bereiche konzentrieren, sodass die digitalen Zwillinge schnell genug bleiben, um genutzt werden zu können, und gleichzeitig die Rückverfolgbarkeit domänenübergreifend gewährleistet ist.

Den Kreislauf schließen

Der Kreislauf schließt sich, da die Validierung kein nachgelagertes Ereignis mehr ist. Erkenntnisse aus der Simulation fließen kontinuierlich in die Entwurfsentscheidungen ein, und jedes freigegebene Modell wird zu einer wiederverwendbaren Ressource, auf die sich die nächste Anforderung stützen kann, sodass das Vertrauen wächst, anstatt bei jedem Prototyp von Neuem zu beginnen.

Ergebnis

Die Validierungsdauer verkürzte sich von zwölf Monaten auf bis zu zwei Monate, was die Wirtschaftlichkeit der Entwicklung von Hochleistungselektronik grundlegend verändert. Es erforderte jahrelange Investitionen, doch das Team erzielte dabei immer wieder schnelle Zwischenerfolge, und die Validierung entwickelte sich zu einer sich kontinuierlich verbessernden Kompetenz statt zu einer feststehenden nachgelagerten Phase.
